簡介
如今，3D 成像已成為手術室越來越重要的工具。它能實際取代傳統 2D 成像，為外科醫生提供內窺鏡和手術顯微鏡拍攝到的高分辨率圖片的立體視圖。
3D 改善了深度感知和空間定位，提供準確、逼真的視覺體驗。這樣，即便是復雜的手術程序，也能提供更為逼真的視覺體驗。

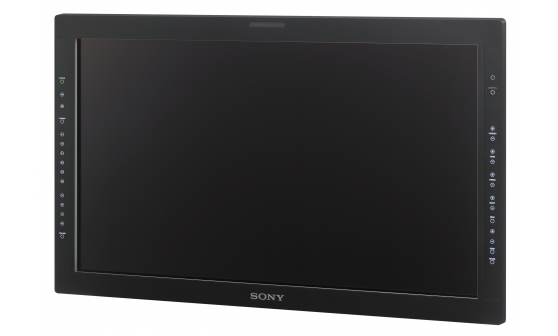

LMD-3251TC 是一款高性能 32 英寸*高清監視器，專為在醫療環境中使用而設計。連接到 3D 攝像機系統后，佩戴輕巧舒適的被動偏光眼鏡，外科醫生和工作人員便可以看到平穩流暢的高分辨率影像。
監視器符合醫院手術室使用的醫療安全標準。它也適合用于需要高質量 3D 觀看效果的其他環境，從咨詢室和診所到會議廳和培訓室。
3D 改善了深度感知和空間定位，提供準確、逼真的視覺體驗。這樣，即便是復雜的手術程序，也能提供更為逼真的視覺體驗。
LMD-3251TC 是一款高性能 32 英寸*高清監視器，專為在醫療環境中使用而設計。連接到 3D 攝像機系統后，佩戴輕巧舒適的被動偏光眼鏡，外科醫生和工作人員便可以看到平穩流暢的高分辨率影像。
監視器符合醫院手術室使用的醫療安全標準。它也適合用于需要高質量 3D 觀看效果的其他環境，從咨詢室和診所到會議廳和培訓室。
屬性
以高清 1920 x 1080 分辨率觀看有感染力、細節豐富的 3D 影像
觀看 3D 內窺鏡和手術顯微鏡攝像機系統拍攝到的影像時，細節更豐富，效果更逼真。采用先進的偏光濾鏡技術，外科醫生和手術室工作人員佩戴輕巧、舒適的被動眼鏡后即可觀看到以高清格式呈現的平滑流暢、無閃爍、視覺舒適的立體影像。
使用輕便、易于佩戴的 3D 眼鏡觀看
佩戴被動 3D 眼鏡后即可觀看立體的高清影像，且該眼鏡無需電源，長時間佩戴也不會感到疲勞。大多數臉型可舒適地佩戴 BKM-30G，并且該眼鏡采用設計的鼻托和腳套，方便將眼鏡固定到位。 BKM-31G 夾片式型號采用便捷的上翻設計，可以固定在普通眼鏡上。
采用 LED 背光的節能環保面板
面板的節能 LED 背光提供了相較于傳統 CCFL 設計而言更高的圖像亮度和更低的功耗。無汞背光還減少了處置時潛在的環境影響。
3D/2D 可切換
除高分辨率 3D 影像外，LMD-3251TC 還能夠以高清分辨率顯示傳統 2D 手術攝像機系統拍攝到的影像。
通過廣視角呈現清晰影像
LMD-3251TC 采用 32” α-Si 有源矩陣 TFT 寬屏顯示面板，很大限度地減少了各種視角的色差。在手術中使用時，有助于呈現一致的影像。
涂層面板減少了光反射
AR 涂層減少了環境光的反射，即便在高亮度的光線條件下使用時也能達到高對比度。
自然的層次和準確的色彩再現
先進的 10 位數字視頻信號處理器以流暢自然的層次重現準確、逼真的影像。
ChromaTRU? 色彩匹配，呈現準確可靠的色彩
LMD-3251TC 實現外科醫生看到的色彩是拍攝對象的準確重現。各面板在出廠時都對 RGB 坐標進行了準確校準，實現很高的逼真度以及多臺監視器上一致的色彩重現。進一步校準可保持各種灰度級別中統一色溫時的白平衡。
色溫和伽瑪曲線選擇
可從三種預設色溫模式（D93、D65、D56）和五種用戶定義的設置中選擇顯示器色溫。還可選擇 CRT 2.2 和 DICOM 伽瑪曲線設置，以符合不同模式的需求。
多種顯示模式
LMD-3251TC 支持多種 2D 顯示模式，包括畫并畫 (SBS)、畫外畫 (POP) 和畫中畫 (PIP)?？稍谝慌_(tái)監視器上顯示多個來源的影像。添加可選 BKM-256DD DVI-D 輸入適配器后，支持顯示來自兩個同步 DVI 輸入信號的影像。
鏡像為并肩工作帶來方便
監視器的鏡像功能使助手能夠觀看外科醫生的顯示器的“翻轉”鏡像。當兩位外科醫生在病人的反方向點進行手術時，它是理想的選擇。有了此功能，外科醫生便不需要像在傳統手術室中那樣并排站著工作，共同觀看一臺顯示器。
控件保護
顯示器的按鍵禁止功能可以防止從控制面板進行誤操作。按下控制面板上的“控制”按鈕后，即可關閉 LED 切換燈并取消切換功能。
廣泛的 2D 和 3D 輸入功能
監視器接受多種輸入信號作為標準，包括復合、Y/C、RGB/分量、HD15 和 DVI-D 用于兩個可選輸入板的雙擴展插槽允許將 LMD-3251TC 用作多格式監視器，支持 3G/HD-SDI。
優化 3D 觀看效果的黑色邊框
顯示器采用的黑色邊框設計，提供了出色的觀看背景，還向外科醫生顯示了清晰、優化的 3D 影像視圖。
符合醫療安全標準*
該監視器符合美國、加拿大和歐洲產品安全標準，并通過了 IEC 60601-1 認證。
規格
圖像性能
面板
a-Si TFT 有源矩陣液晶顯示屏
黑白/彩色
色彩
幅面（對角）
801.3 mm
31 5/8 英寸
31 5/8 英寸
有效幅面 (H x V)
698.4 x 392.9 mm
27 1/2 x 15 1/2 英寸
27 1/2 x 15 1/2 英寸
像素間距
363.75 um
分辨率 (H x V)
1920 x 1080 像素（高清）
寬高比
16:09
有效像素
0,9999
背光
LED
視角（面板規格）
89°/89°/89°/89°（典型）（上/下/左/右對比度 > 10:1）
垂直視角（3D 模式）
視距超過 620 mm 時為 35°，串音小于 7%（典型）
輸入
復合輸入
BNC (x1)，1 Vp-p ±3dB，負同步
Y/C 輸入
迷你 DIN 4 針 (x1)
Y： 1 Vp-p ± 3dB 負同步
C： 0.286 Vp-p ± 3dB（NTSC 色同步信號電平），0.3 Vp-p ± 3dB（PAL 色同步信號電平）
Y： 1 Vp-p ± 3dB 負同步
C： 0.286 Vp-p ± 3dB（NTSC 色同步信號電平），0.3 Vp-p ± 3dB（PAL 色同步信號電平）
RGB，分量輸入
BNC (x3)
RGB： 0.7 Vp-p ± 3dB（綠同步，0.3 Vp-p 負同步）
分量： 0.7 Vp-p ± 3dB（75% 色度標準彩條信號）
RGB： 0.7 Vp-p ± 3dB（綠同步，0.3 Vp-p 負同步）
分量： 0.7 Vp-p ± 3dB（75% 色度標準彩條信號）
DVI-D 輸入
DVI-D (x1)
TMDS 單鏈路
TMDS 單鏈路
HD15 輸入
D-sub 15 針 (x1)
R/G/B： 0.7 Vp-p 正同步（綠同步，0.3 Vp-p 負同步）
同步： 總電平（無極性，H/V 單獨同步）
即插即用功能： 對應于 DDC2B
R/G/B： 0.7 Vp-p 正同步（綠同步，0.3 Vp-p 負同步）
同步： 總電平（無極性，H/V 單獨同步）
即插即用功能： 對應于 DDC2B
外部同步輸入
BNC (x1)
0.3 到 4.0 Vp-p ±雙極三進制或負極性二進制
0.3 到 4.0 Vp-p ±雙極三進制或負極性二進制
選購端口
兩個 (2) 端口
信號格式： H： 15 kHz 至 45 kHz，V： 48 Hz 至 60 Hz
信號格式： H： 15 kHz 至 45 kHz，V： 48 Hz 至 60 Hz
并行遠程控制
模塊化接口 8 針 (x1)
（插針可指派）
（插針可指派）
串行遠程控制 (LAN)
D-sub 9 針 (RS-232C) (x1)，RJ-45 (x1)（以太網，10BASE-T/100BASE-TX）
DC 輸入
XLR 型 4 針（公）(x1)，5V V/24V DC（輸出阻抗 0.05 Ω 或更低）
輸出
復合輸出
BNC (x1)，環通，帶 75 Ω 自動終止功能
Y/C 輸出
迷你 DIN 4 針 (x1)，環通，帶 75 Ω 自動終止功能
RGB，分量輸出
BNC (x3)，環通，帶 75 Ω 自動終止功能
外部同步輸出
BNC (x1)，環通，帶 75 Ω 自動終止功能
一般信息
電源要求
液晶監視器 (LMD-3251MT)：
- 直流輸入： 24V 5.0 A 5V 0.060A（通過交流適配器供電），

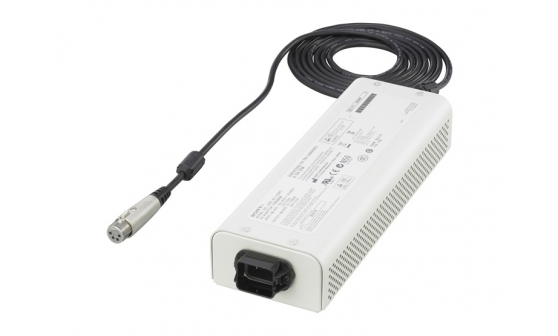

交流適配器（索尼，AC-110MD）：
- AC 輸入：100 V - 240 V AC，50/60 Hz，1.53 A - 0.58 A
- DC 輸出：24V 5.0A 5V 0.060A
- 直流輸入： 24V 5.0 A 5V 0.060A（通過交流適配器供電），
交流適配器（索尼，AC-110MD）：
- AC 輸入：100 V - 240 V AC，50/60 Hz，1.53 A - 0.58 A
- DC 輸出：24V 5.0A 5V 0.060A
功耗
約 100 W（最大）（含 2 x BKM-229X）
操作溫度
0°C 至 35°C（建議值： 20°C - 30°C）
32°F 至 95°F（建議值： 68°F - 86°F）
32°F 至 95°F（建議值： 68°F - 86°F）
工作濕度
30% 至 85%（無冷凝）
儲存/運輸溫度
-20°C 至 +60°C
-4°F - +140°F
-4°F - +140°F
儲存/運輸濕度
0% 至 90%
工作/儲存/運輸壓力
700 hPa 至 1060 hPa
尺寸（寬 x 高 x 深）[*1]
783 x 479.2 x 124.3 mm
783 x 582.8 x 229 mm（含 SU-32FW 選購支架）
30 7/8 x 18 7/8 x 5 英寸
30 7/8 x 23 x 9 1/8 英寸（含 SU-32FW 選購支架）
783 x 582.8 x 229 mm（含 SU-32FW 選購支架）
30 7/8 x 18 7/8 x 5 英寸
30 7/8 x 23 x 9 1/8 英寸（含 SU-32FW 選購支架）
質量（帶選件）
約 13.8 kg（已連接 2 x BKM-229X）
約 30 lb 7 oz（已連接 2 x BKM-229X）
約 30 lb 7 oz（已連接 2 x BKM-229X）
重量
約 13.3 kg（未連接輸入適配器）
約 29 lb 5 oz（未連接輸入適配器）
約 29 lb 5 oz（未連接輸入適配器）
配件
交流適配器 (AC-110MD) (1)
交流電源線 (1)
AC 插座 (2)
3D 眼鏡（眼鏡類型）(1)
3D 眼鏡（對夾式類型）(1)
左/右標簽 (1)
使用說明 (1)
CD-ROM (1)
使用 CD-ROM 手冊 (1)
快速參考手冊 (1)
首次使用監視器 (1)
銷售公司指南(1)
質量保證手冊 (1)
交流電源線 (1)
AC 插座 (2)
3D 眼鏡（眼鏡類型）(1)
3D 眼鏡（對夾式類型）(1)
左/右標簽 (1)
使用說明 (1)
CD-ROM (1)
使用 CD-ROM 手冊 (1)
快速參考手冊 (1)
首次使用監視器 (1)
銷售公司指南(1)
質量保證手冊 (1)
可選配件
BKM-220D SDI 4:2:2 輸入適配器
BKM-243HS HD/D1-SDI 輸入適配器
BKM-227W NTSC/PAL 輸入適配器
BKM-229X 模擬分量輸入適配器
BKM-250TG 3G/HD/SD-SDI 輸入適配器（使用 HD-SDI 信號輸入顯示 3D 圖像時，連接序列號為 7100001 或之后的 BKM-250TG）
BKM-256DD DVI-D 輸入/輸出適配器

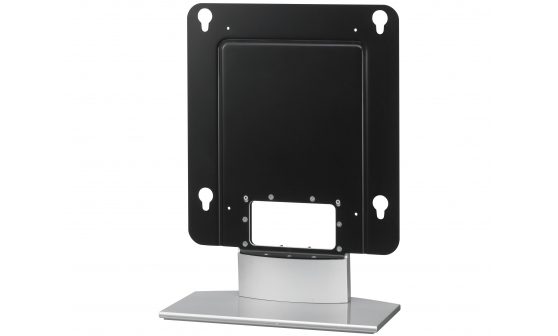

SU-32FW 監視器支架
BKM-30G 3D 眼鏡（眼鏡式）
BKM-31G 3D 眼鏡（夾式）
BKM-243HS HD/D1-SDI 輸入適配器
BKM-227W NTSC/PAL 輸入適配器
BKM-229X 模擬分量輸入適配器
BKM-250TG 3G/HD/SD-SDI 輸入適配器（使用 HD-SDI 信號輸入顯示 3D 圖像時，連接序列號為 7100001 或之后的 BKM-250TG）
BKM-256DD DVI-D 輸入/輸出適配器
SU-32FW 監視器支架
BKM-30G 3D 眼鏡（眼鏡式）
BKM-31G 3D 眼鏡（夾式）
注
注
* 尺寸值為近似值。
